Analyseur de gaz résiduaire TLG-837
TLG-837 Tail Gas Analyzer
Analyseur de la demande d'air / de gaz résiduaires

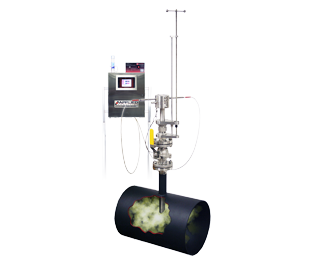

Modèle TLG-837

Le TLG-837 mesure continuellement le rapport H2S/SO2 dans le procédé de gaz résiduaires Claus pour produire un signal parfaitement fiable sur la demande d'air avec le temps de réponse le plus rapide de l'industrie. Basé sur le spectromètre industriel nova-II, le TLG-837 surveille simultanément les concentrations dynamiques de H2S, SO2, CS2, et COS dans le procédé Claus.

Spectrophotomètre dispersif UV-Vis  à haute résolution
Solidité  sans pièces mobiles
Mesure rapide  T10 - T90 = 10 secondes
Pas de lignes d'échantillonnage  Maintenance réduite
Conception à fibre optique ultrasécuritaire  pas de gaz à l'intérieur de l'analyseur
La précision est maintenue quand 100:1 > H2S/SO2 ratio > 1:20  vaste gamme dynamique
Remise à zéro automatique  aucun calibrage sur le terrain

Technologie

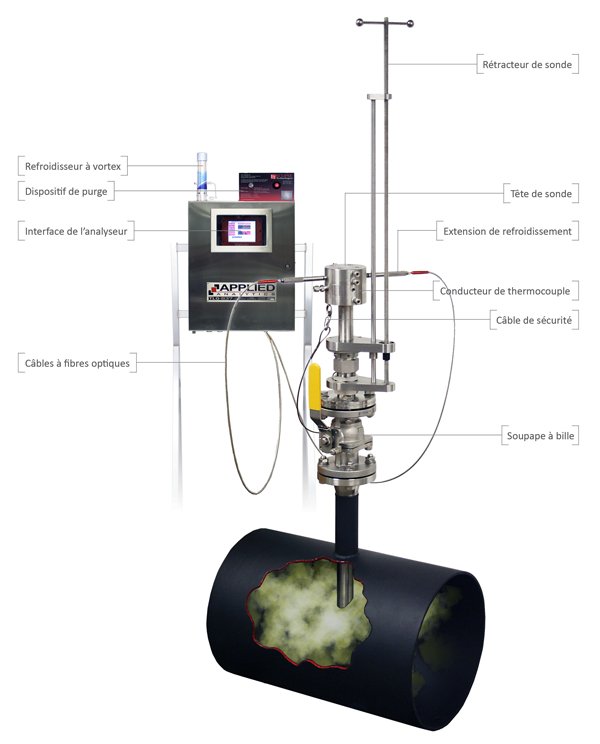

La sonde brevetée DEMISTER qui élimine le soufre

Les gaz résiduaires contiennent du soufre élémentaire qui se condense rapidement et obstrue les cavités mécaniques ou interfère avec les signaux optiques. La sonde DEMISTER élimine le soufre de l'échantillon prélevé en tant que fonction interne du corps de la sonde. En recyclant la vapeur d'eau générée par le procédé Claus, la sonde maintient la température à l'intérieur de son corps à un niveau où toute la vapeur de soufre de l'échantillon prélevé se condense et s'écoule dans le tuyau d'usage industriel.

Élimination automatique de la vapeur de soufre

À l'intérieur de la sonde, une chambre « demister » interne (concentrique par rapport au corps de la sonde) reçoit une vapeur basse pression. Étant donné que la vapeur basse pression est beaucoup plus froide que le gaz résiduaire, cette chambre a un effet de refroidissement sur l'échantillon prélevé.

Le soufre élémentaire possède le point de condensation le plus bas de tous les éléments du gaz résiduaire. En raison de la température interne de la sonde maintenue par la vapeur basse pression, tous les soufres élémentaires de l'échantillon prélevé sont éliminés de manière sélective par condensation tandis qu'un échantillon de la plus grande fiabilité continue sa course vers la tête de sonde pour l'analyse.

Le procédé de Claus

Le procédé de Claus permet d'extraire du soufre à partir de sulfure d'hydrogène gazeux.:

2H2S + SO2   →   2H2O + 3/XSX

Pour maximiser l'efficacité, le rapport stoechiométrique de H2S et SO2 doit être optimisée. Pour contrôler ce ratio, un analyseur de gaz est nécessaire.

TLG-837 Caractéristiques Techniques

Performance analytique
Analyte Gamme typique Précision Répétabilité
H2S 0-2% ±1% full scale ±0.4%
SO2 0-2% ±1% full scale ±0.4%
Air Demand -5 to +5 ±1% full scale ±0.4%
COS 0-2,000 ppm ±1% full scale* ±0.4%
CS2 0-2,000 ppm ±1% full scale* ±0.4%
*±5% under 500 ppm
Certifications offertes Class I, Division 1 & 2
ATEX Exp II 2(2) GD
Certification de normalisation Gosstandart
Protocoles de communication 1x sortie analogique 4-20 mA par analyte isolée galvaniquement
2x sorties numériques pour contrôle de relais/pannes et alarmes personnalisables par l'utilisateur
Alarmes pour concentration faible ou élevée — personnalisables par l'utilisateur
Facultatif : Modbus TCP/IP, RS-232, Fieldbus, Profibus, HART, et plus
